7. sınıf fen bilimleri sayfa 226 cevapları tutku yayınları. 7.Sınıf Tutku Yayıncılık Fen Bilimleri Sayfa 226 Cevaplarını yazımızın devamından okuyabilirsiniz.
7. Sınıf Tutku Fen Bilimleri Sayfa 226 Cevapları

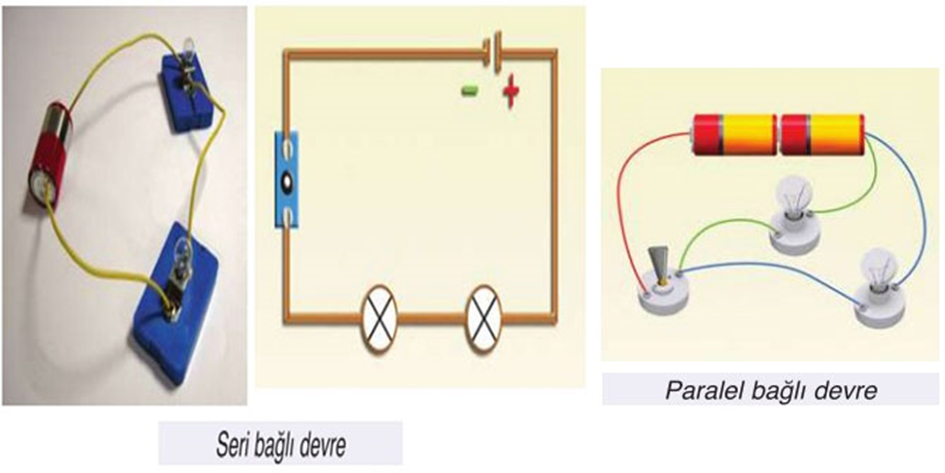

Seri ve paralel bağlı ampullerden oluşan birer devre şeması
Seri ve paralel bağlı ampullerden oluşan birer devre şemasını yazımızın devamından inceleyebilirsiniz.
Seri ve Paralel Bağlama
Devre elemanlarının tek bir kol üzerinde birinin + ucu diğerinin – ucuna bağlanması ile oluşturulan bağlama şekline seri bağlama adı verilmektedir. Yandaki fotoğrafta seri bağlı ampulleri gösteren bir devre görülmektedir.
Ampullerden birinin çıkış ucundan diğer ampulün giriş ucuna bağlanması ile seri bağlı ampuller oluşturulur. Seri bağlı ampullerden oluşan düzenekte ampuller özdeş ise hepsi aynı parlaklıkta ışık verir. Çünkü seri bağlı devrelerde devre elemanlarının üzerinden geçen elektrik akımı değeri sabittir.
Seri bağlı ampullerden herhangi biri devreden çıkarıldığında diğer ampuller de söner. Bu da seri bağlı devreden geçen elektrik akımının ortak olduğunu gösterir.
Ampullerin birer uçları bir noktada, diğer uçların da bir noktada birleştirilmesi ile oluşturulan bağlama, paralel bağlama olarak adlandırılır.
Paralel bağlı bir devrede ampuller özdeş ise hepsi aynı parlaklıkta ışık verir. Devredeki ampullerden herhangi biri çıkarılırsa diğer ampuller ışık vermeye devam eder.
Seri ve paralel bağlı ampullerden oluşan birer devre şeması
Seri ve paralel bağlı ampullerden oluşan birer devre şemasını yazımızın devamından inceleyebilirsiniz.
Seri ve Paralel Bağlama
Devre elemanlarının tek bir kol üzerinde birinin + ucu diğerinin – ucuna bağlanması ile oluşturulan bağlama şekline seri bağlama adı verilmektedir. Yandaki fotoğrafta seri bağlı ampulleri gösteren bir devre görülmektedir.
Ampullerden birinin çıkış ucundan diğer ampulün giriş ucuna bağlanması ile seri bağlı ampuller oluşturulur. Seri bağlı ampullerden oluşan düzenekte ampuller özdeş ise hepsi aynı parlaklıkta ışık verir. Çünkü seri bağlı devrelerde devre elemanlarının üzerinden geçen elektrik akımı değeri sabittir.
Seri bağlı ampullerden herhangi biri devreden çıkarıldığında diğer ampuller de söner. Bu da seri bağlı devreden geçen elektrik akımının ortak olduğunu gösterir.
Ampullerin birer uçları bir noktada, diğer uçların da bir noktada birleştirilmesi ile oluşturulan bağlama, paralel bağlama olarak adlandırılır.
Paralel bağlı bir devrede ampuller özdeş ise hepsi aynı parlaklıkta ışık verir. Devredeki ampullerden herhangi biri çıkarılırsa diğer ampuller ışık vermeye devam eder.
